采用RJ12、1.25*4P、杜邦标准接口，5V低电压工作，串口通讯，用户方便同机器人或单片机连接。

V2 版本：

1）型号：

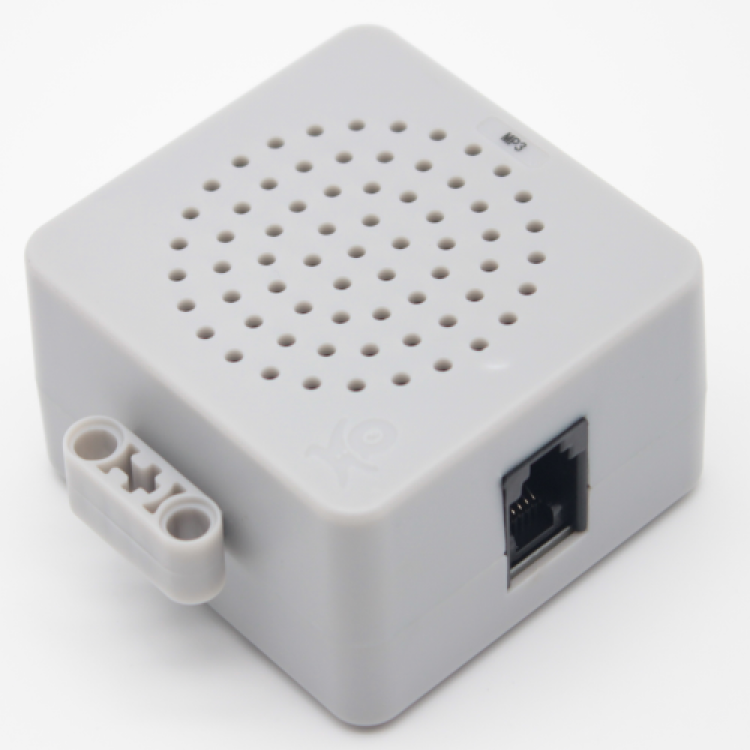

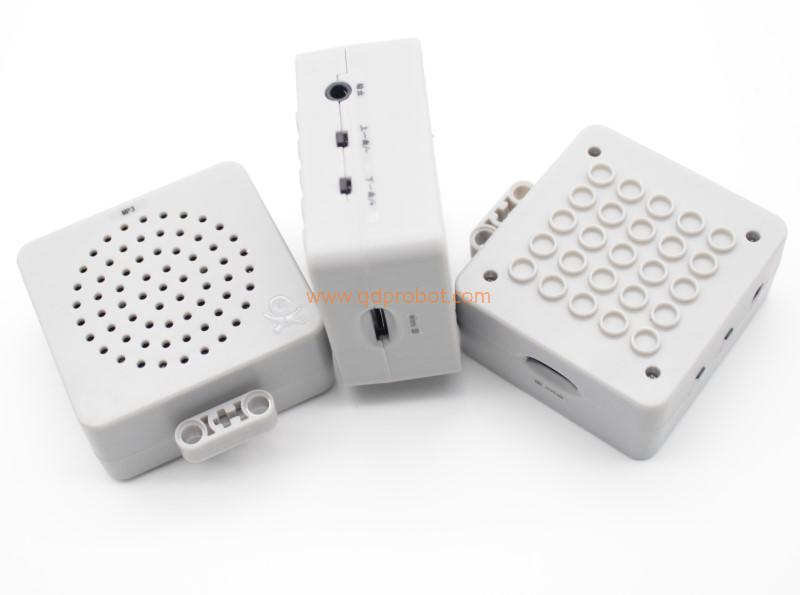

      MP3 V1.0 外壳采用积木式连接结构，兼容8mm积木。

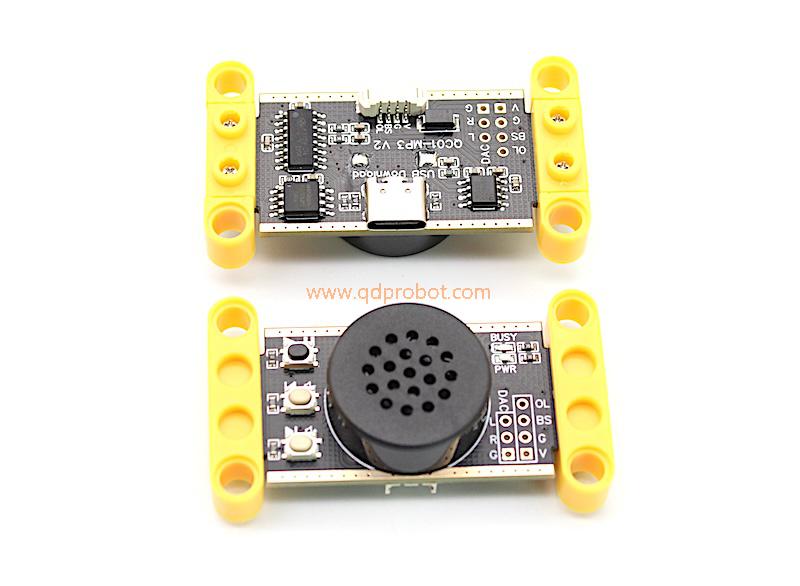

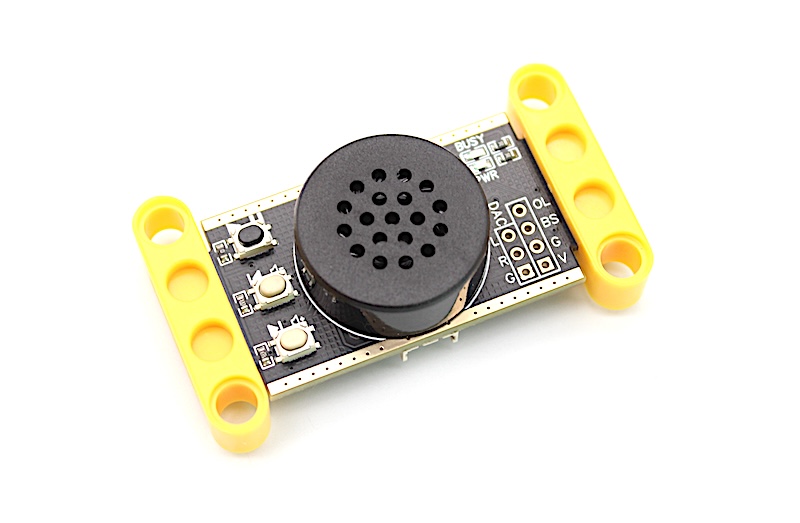

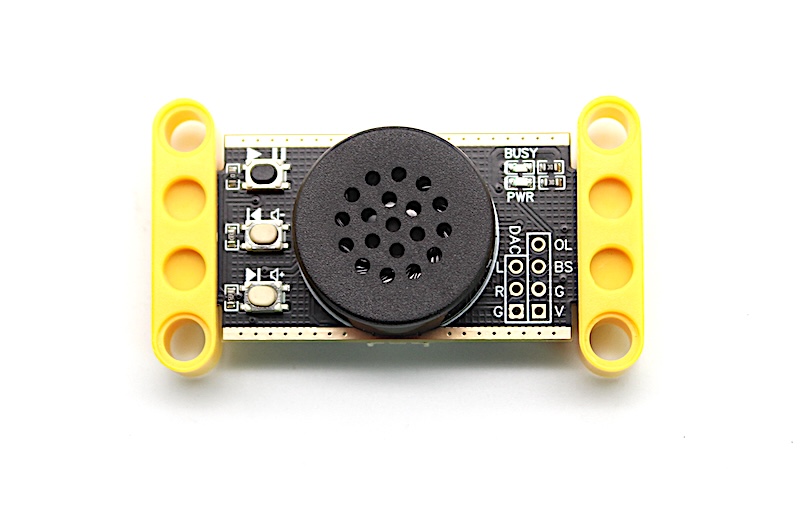

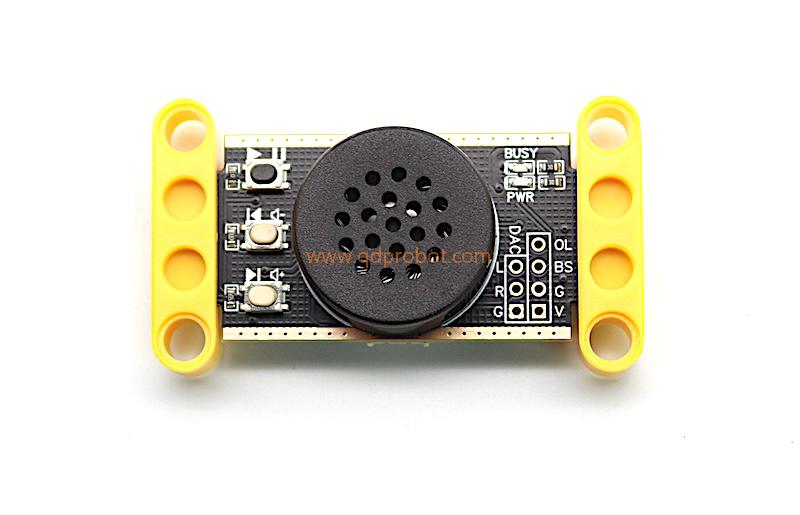

      MP3 V2.0 采用积木式连接结构，可看到元件，兼容8mm积木。

2）外形尺寸：

     V1（有外壳) 60*55*28mm

     V2  C01系 56*32*16mm

3）工作电压：DC5V

4）通讯标准：UART 波特率：工作波特率9600 bps

起始位：1bit  数据位：8 bits ） 停止位：1 bit  校验：无

5） 喇叭：1W

6） 输出 :

     V1 可以另接标准3.5耳机口

     V2 可以自焊接杜邦左右声道及串口

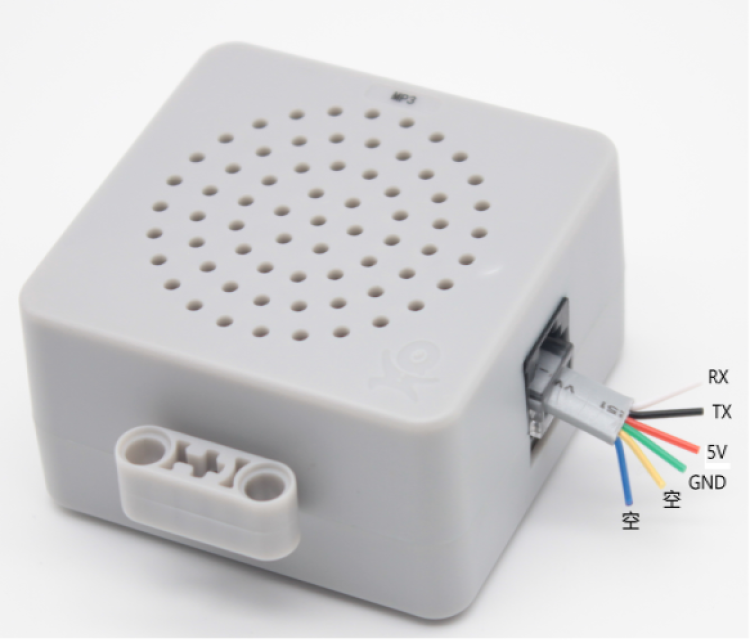

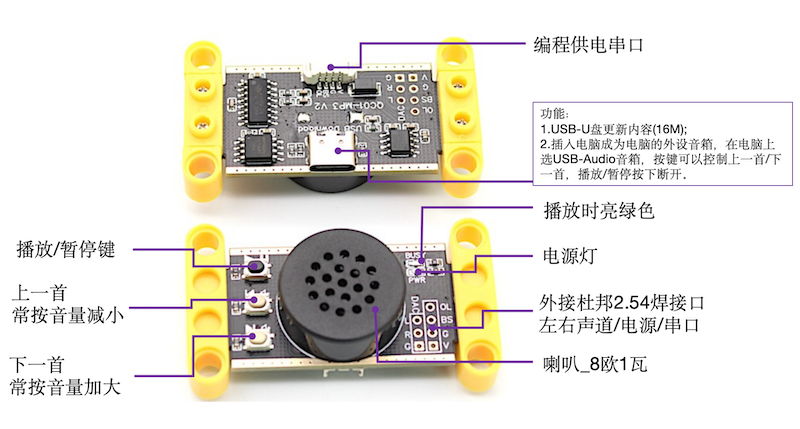

7）通讯接口说明（如图）

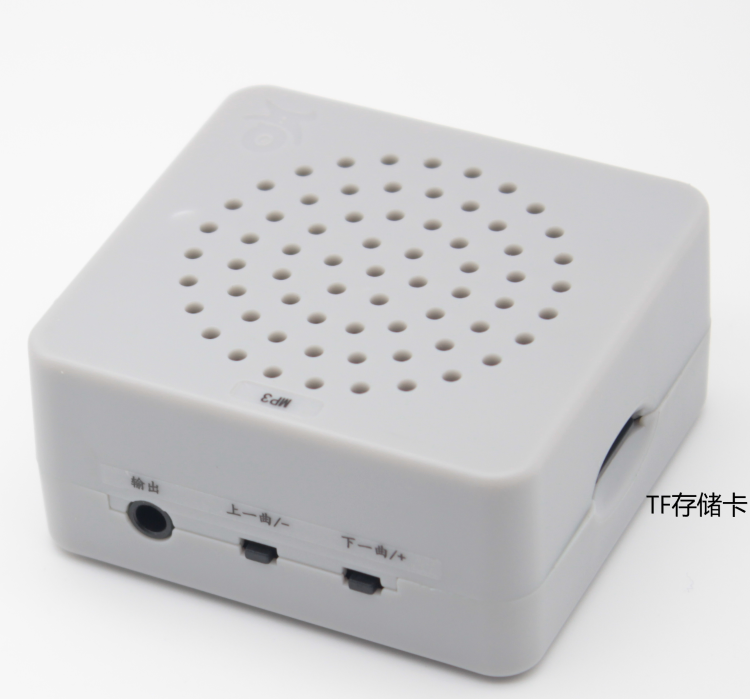

8）端口功能说明：

    V1 RJ12  V2/1.25*4pin：供电及串口通讯功能。

    V2 USB 更新存放文件（像U盘一样）

 输出: 标准3.5耳机音频输出。

上一曲/-: 手动上一曲，长按为音量减小。

下一曲/-: 手动下一曲，长按为音量减加。

功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24 位 DAC 输出，动态范围支持 90dB，信噪比支持 85dB

3、V1 完全支持 FAT16、FAT32 文件系统，最大支持 32G 的 TF 卡

     V2  16M内存芯片。

4、多种控制模式可选：IO 控制模式、串口模式

5、广播语插播功能，可以暂停正在播放的背景音乐。

 广告播放完毕回到背景音乐继续播放

6、音频数据按文件夹排序，最多支持 100 个文件夹，

每隔文件夹可以分配 255 首曲目

7、30 级音量可调，6 级 EQ 可调

串口通讯控制说明：

我公司有提供Mixly及Scratch的简易块指令控制，

Mixly/Scratch 对应控制功能   控制例程

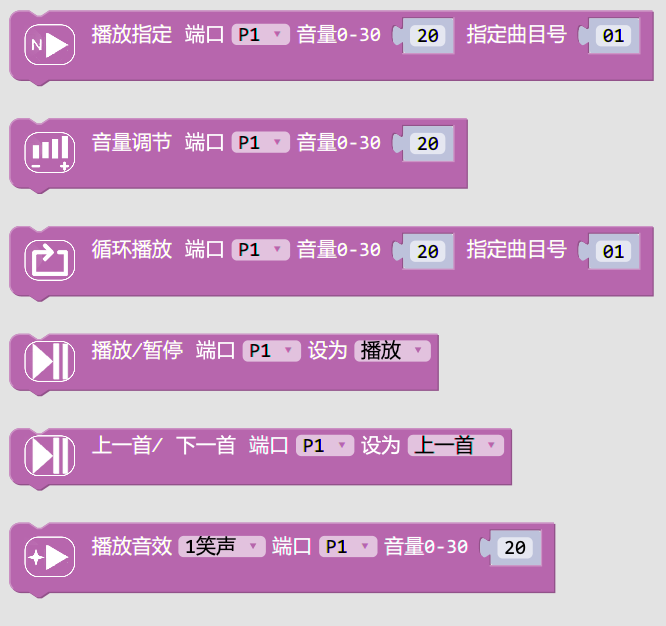

V1模块控制图形化编程块：

串口通讯控制说明：

我公司有提供Mixly及Scratch的简易块指令控制，

无需代码就可以控制，具体请到资源中心下载相关软件！

资料:

《MP3模块开发及使用说明》   提取码：ctrx    下载

Mixly/Scratch 对应控制功能

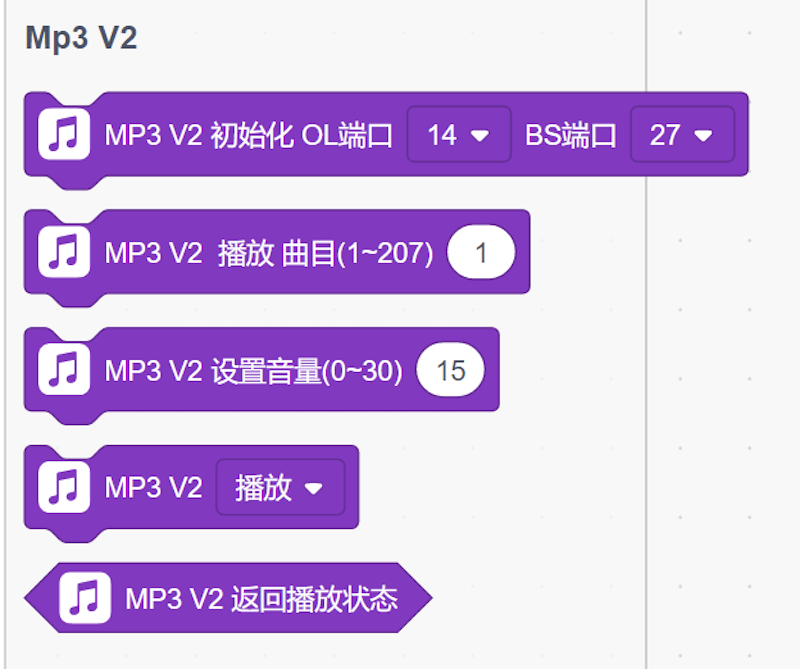

V2版本编程块功能：

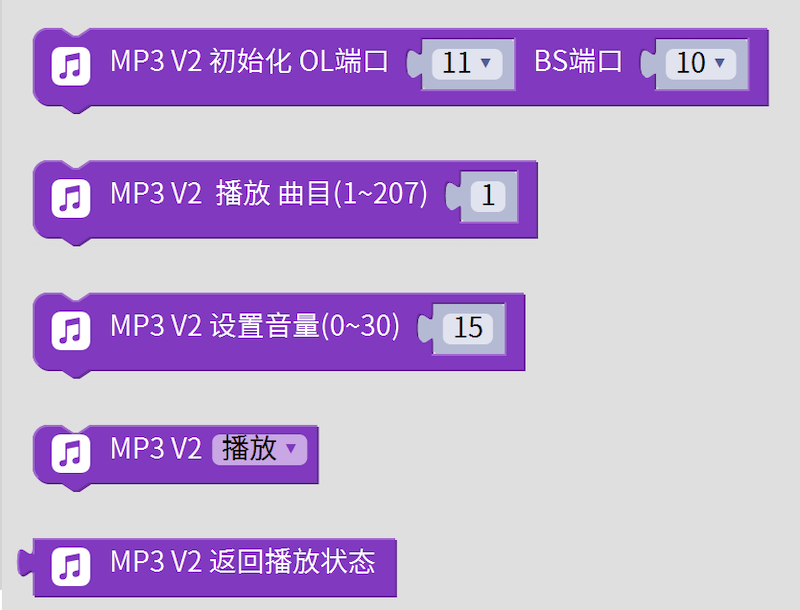

V2版本编程块功能：

V1 版本：
