蓝牙上传器

点击进淘宝官方店购买

齐护蓝牙上传器（下载）模块，可以通用电脑蓝牙或手机蓝牙连接，然后就可以很容易的使用手机APP、小程序、电脑端软件（连接蓝牙后会有一个COM可选）进行编程上传到ArduinoUNO或 Nano主板上，模块不但是个上传器，同时也是个蓝牙串口透传模块，用户可以用此模块进行程序的上传或数据通信。这样可以解决在学习或调试过程中因USB线带来的困扰！通用所有支持AruinoUNO或 Nano的编译器（波特率115200），上传程序或通讯！

   齐护机器人提供全系软件支持：Mixly软件，齐护编程（Scratch3)，齐护编程移动端（安卓、华为APP）都可以对开源硬件通用编程上传或通信控制！

   使用此模块进行UNO的上传（其它328P相同固件主板也可以用，但要用户自行测试），如果用户电脑自带蓝牙只要一个模块就好了，只要一个，只要一个，只要一个:) 否则请选购买蓝牙适配器一起的产品。

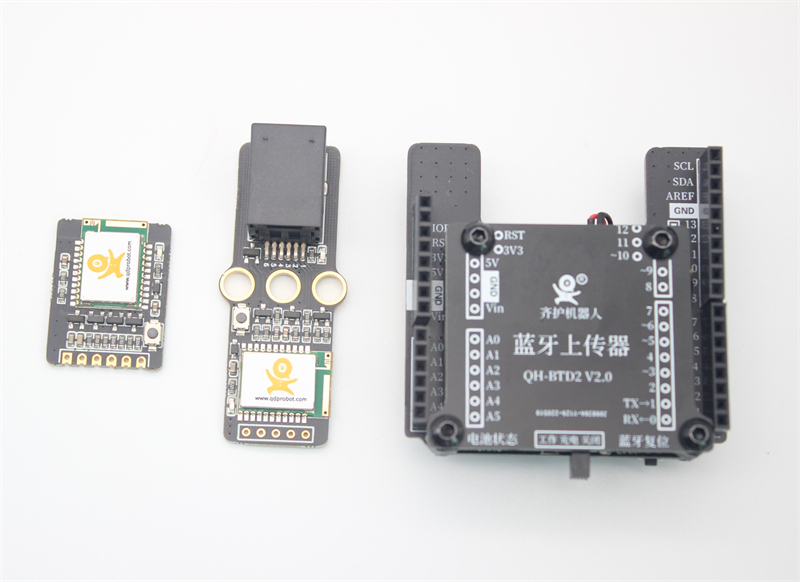

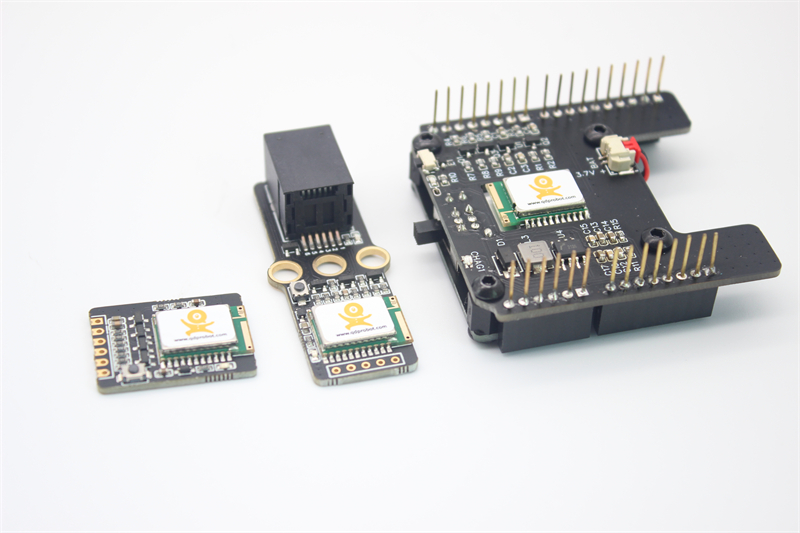

  模块分三个型号：

注：原BTD型号已经停产，请用B03替代，功能完全一样！

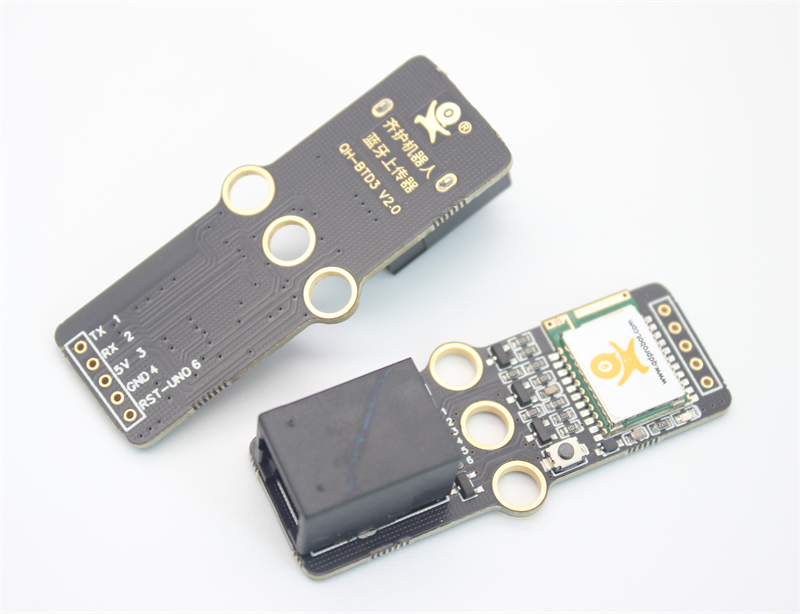

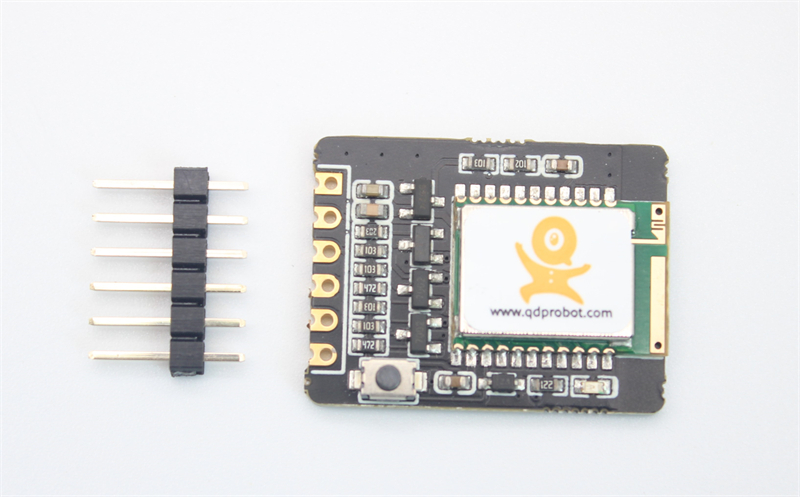

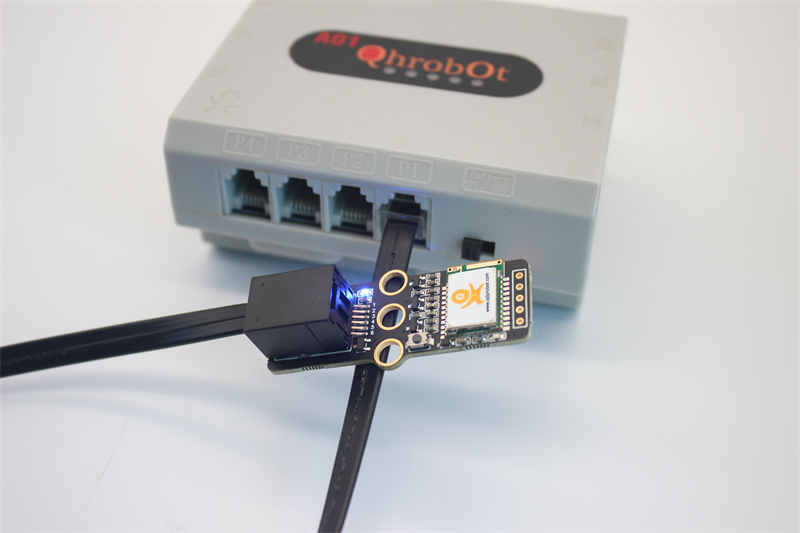

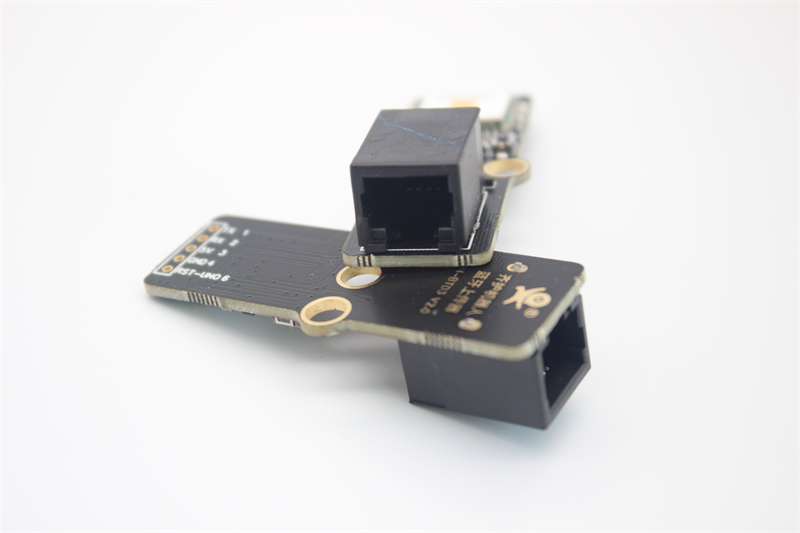

1、BTD3为6pin水晶头+杜邦线二选一的方式用，方便RJ11（12)端子主板的用户（注：主板要有对应的RXTX及复位引脚）；

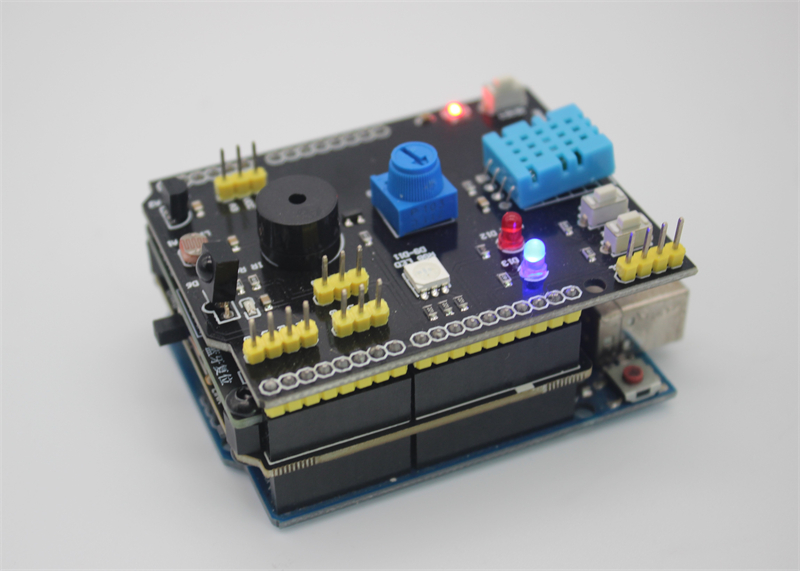

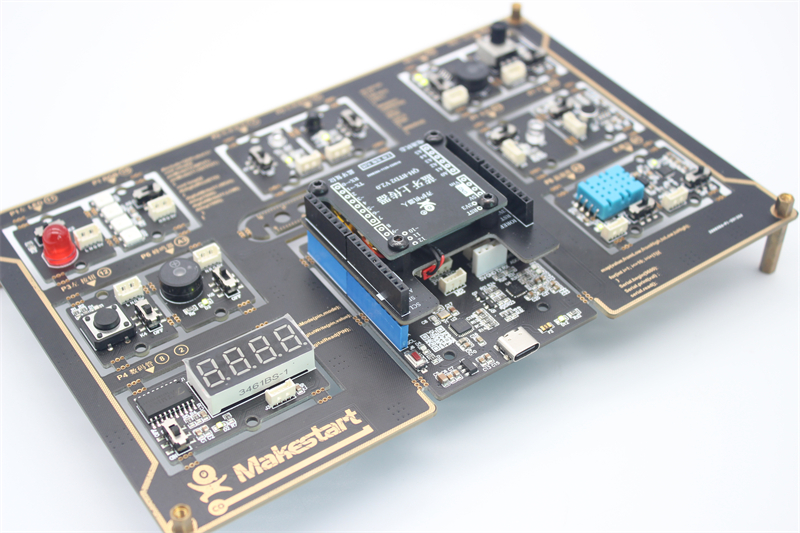

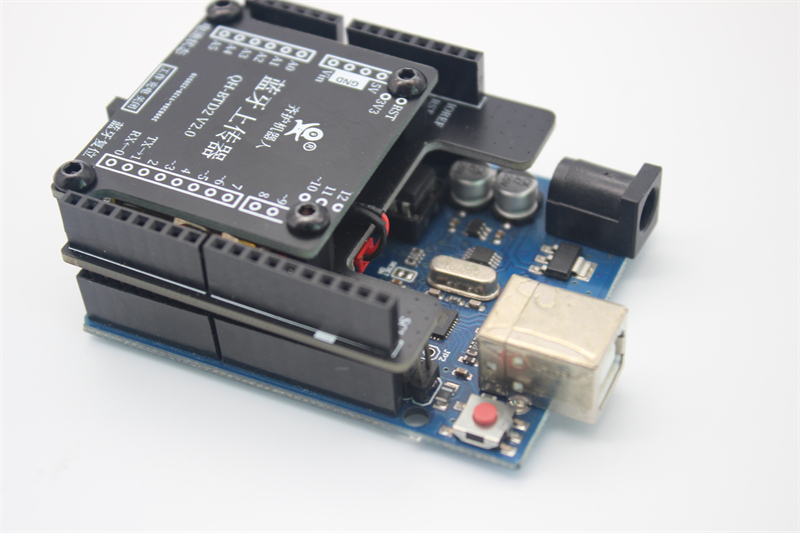

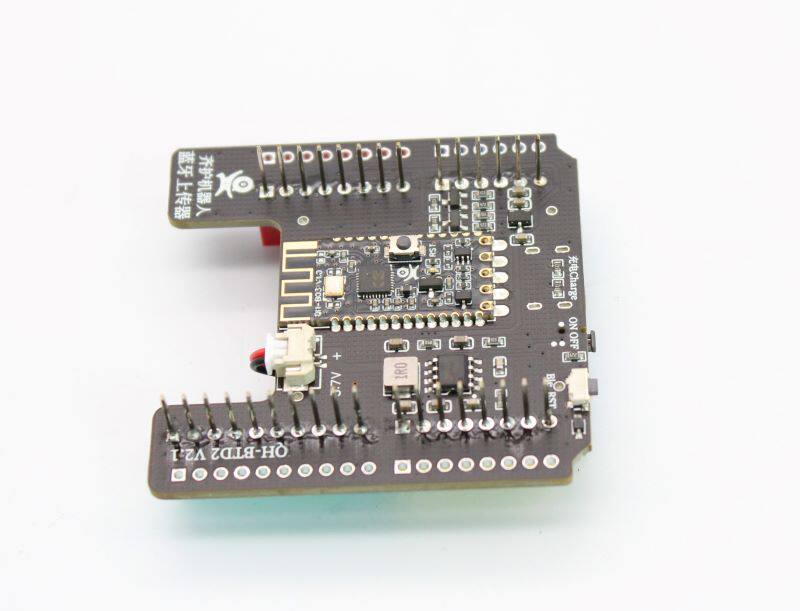

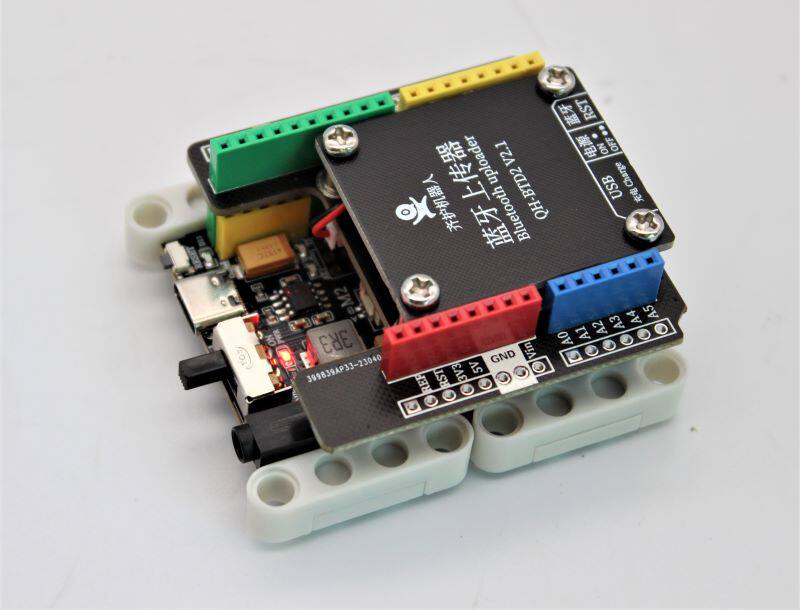

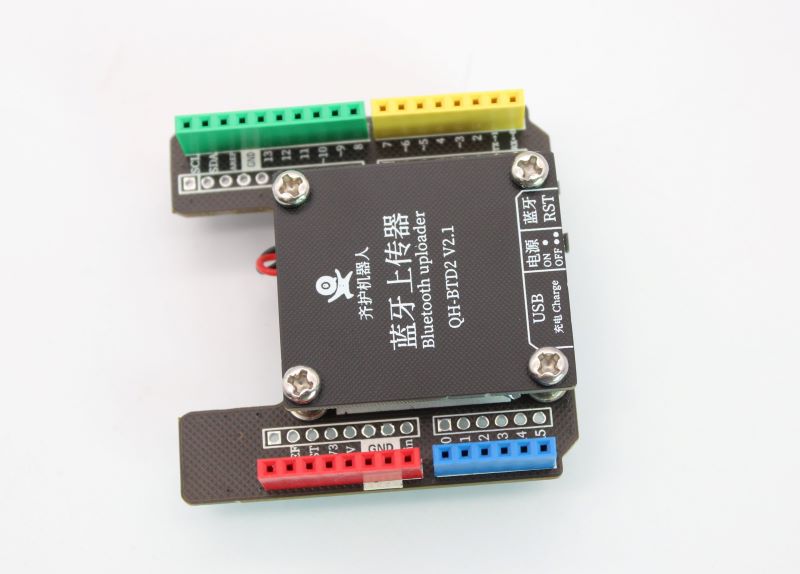

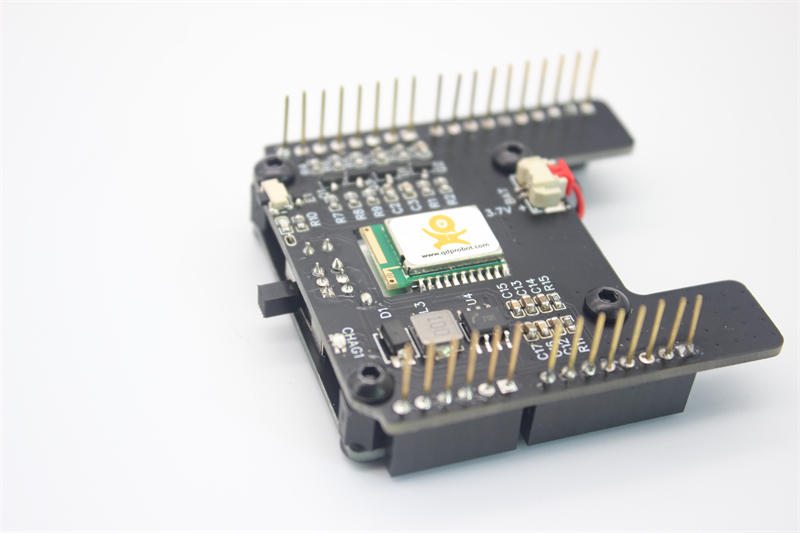

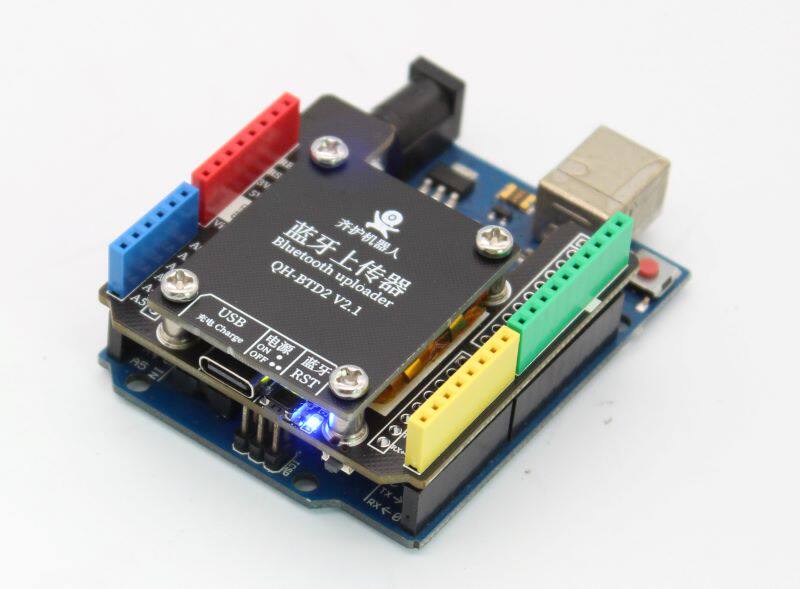

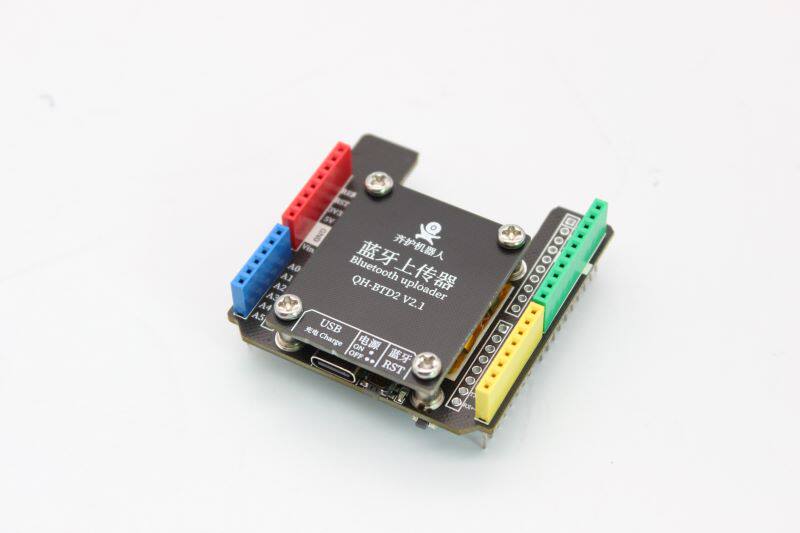

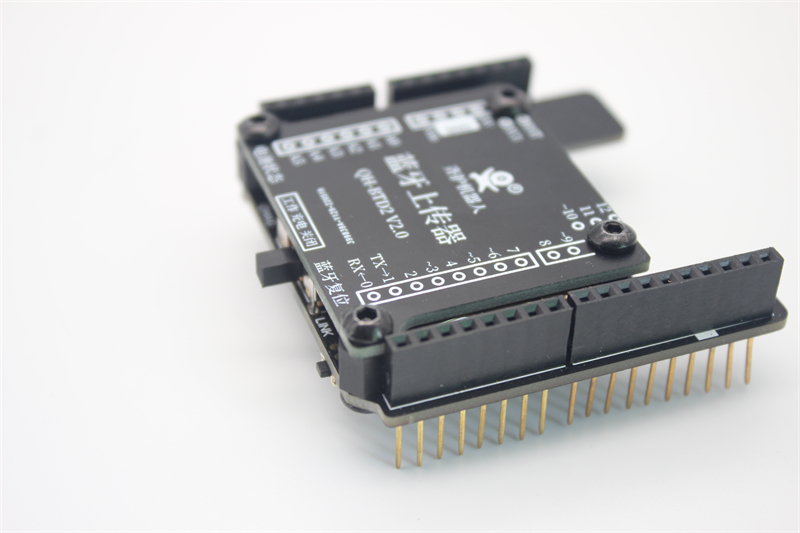

2、BTD2为直插标准UNO主板或齐护C01、Makestart用，并自带600mah锂电池，兼容尺寸拓展UNO接口（叠层拓展），主自带电源管理芯片（充放电）；

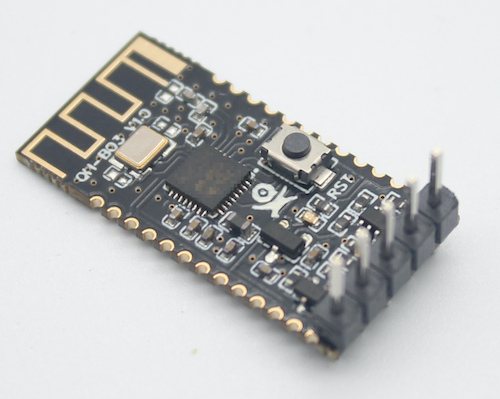

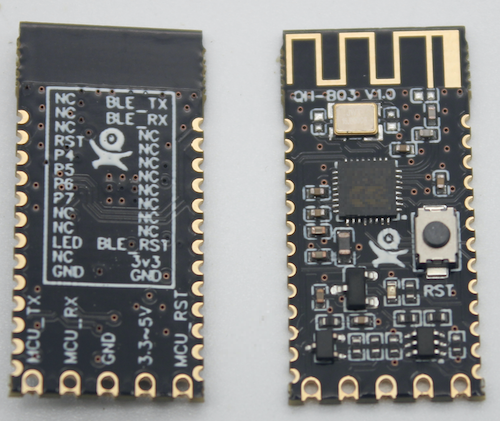

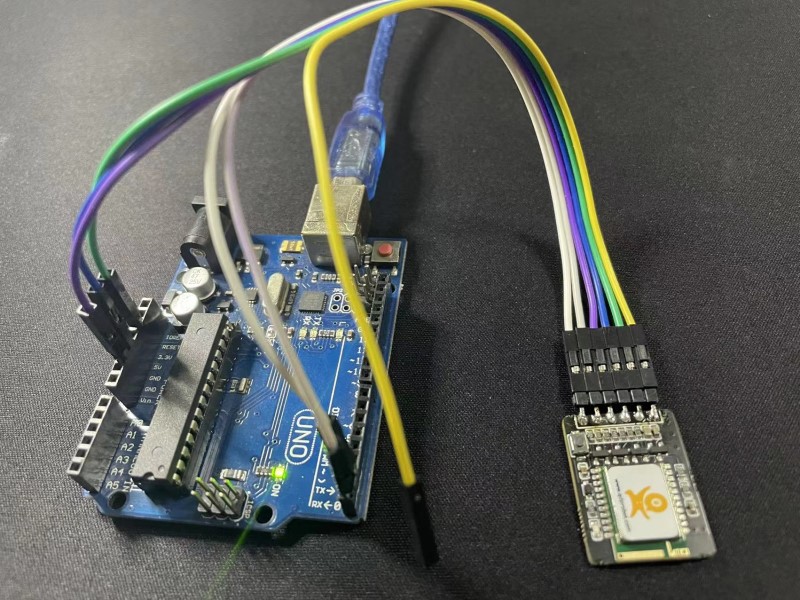

3、QH-B03为2.54杜邦线焊接用，或采用贴片的方式将模块焊接在用户主板上使用,3.3或5V供电方案，适用性更广,此款可用于Micropython编程上传。

4、蓝牙适配器：这是标准的蓝牙4.0适配器，适合于电脑无蓝牙功能的，插上USB蓝牙适配器后自动驱动成功后可以与齐护蓝牙上传模块联接！如电脑自带蓝牙功能的无需此模块！！！

模块出厂波特率为：115200（如要保持上传功能不可以改）， 蓝牙名标识为：WN-BLE-XXX.... （不建议更改，否则APP上识别不到）可以用我们提供的重命名助手进行快捷改名，不影响功能。

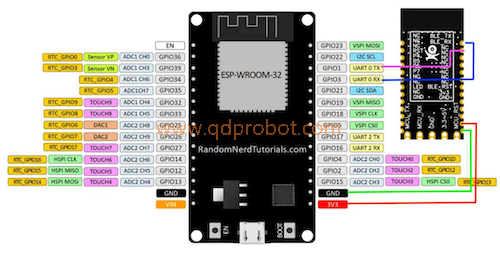

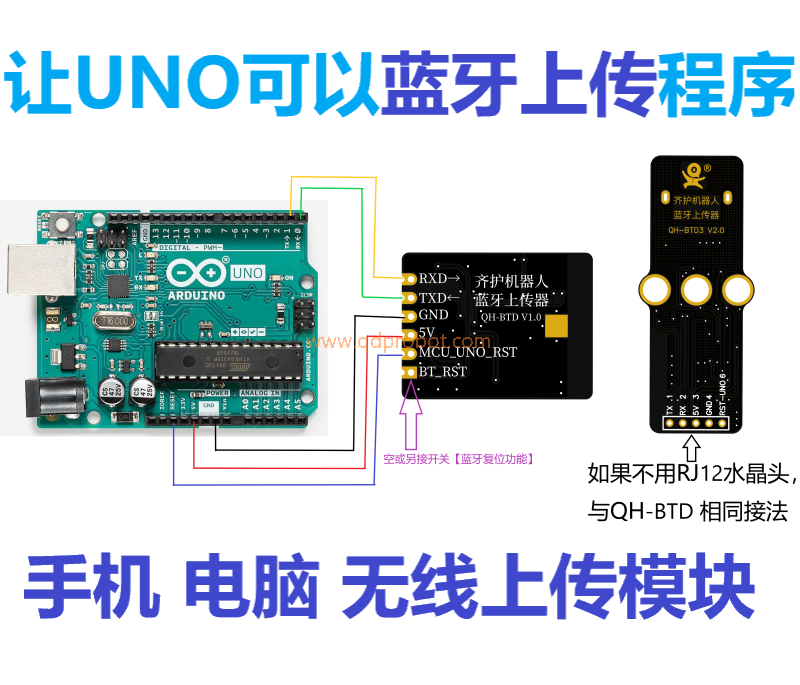

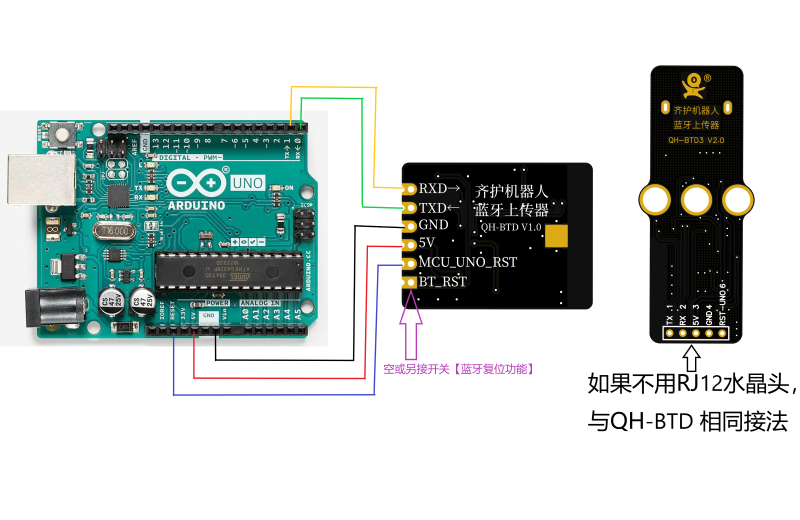

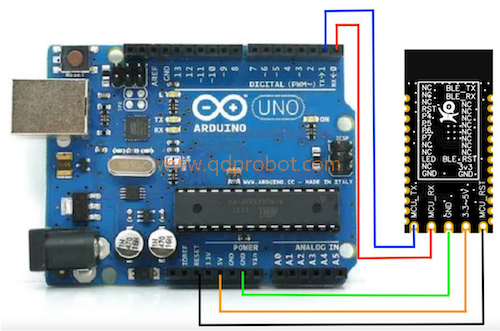

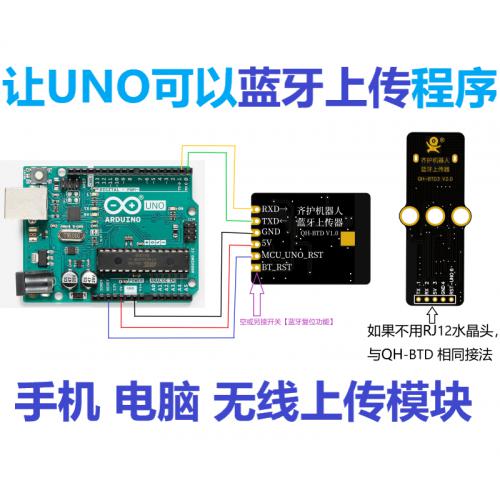

接线示意图：
